ตู้ควบคุมปั๊มน้ำไ 5-7.5 Hp380vสลับกันทำงานใช้กับลูกลอยไฟฟ้า 24Vdc

ตู้ควบคุมปั๊มน้ำ 5-7.5 HP 3 เฟส 380 v  สลับกันทำงาน ใช้กับลูกลอยไฟฟ้า24vdc

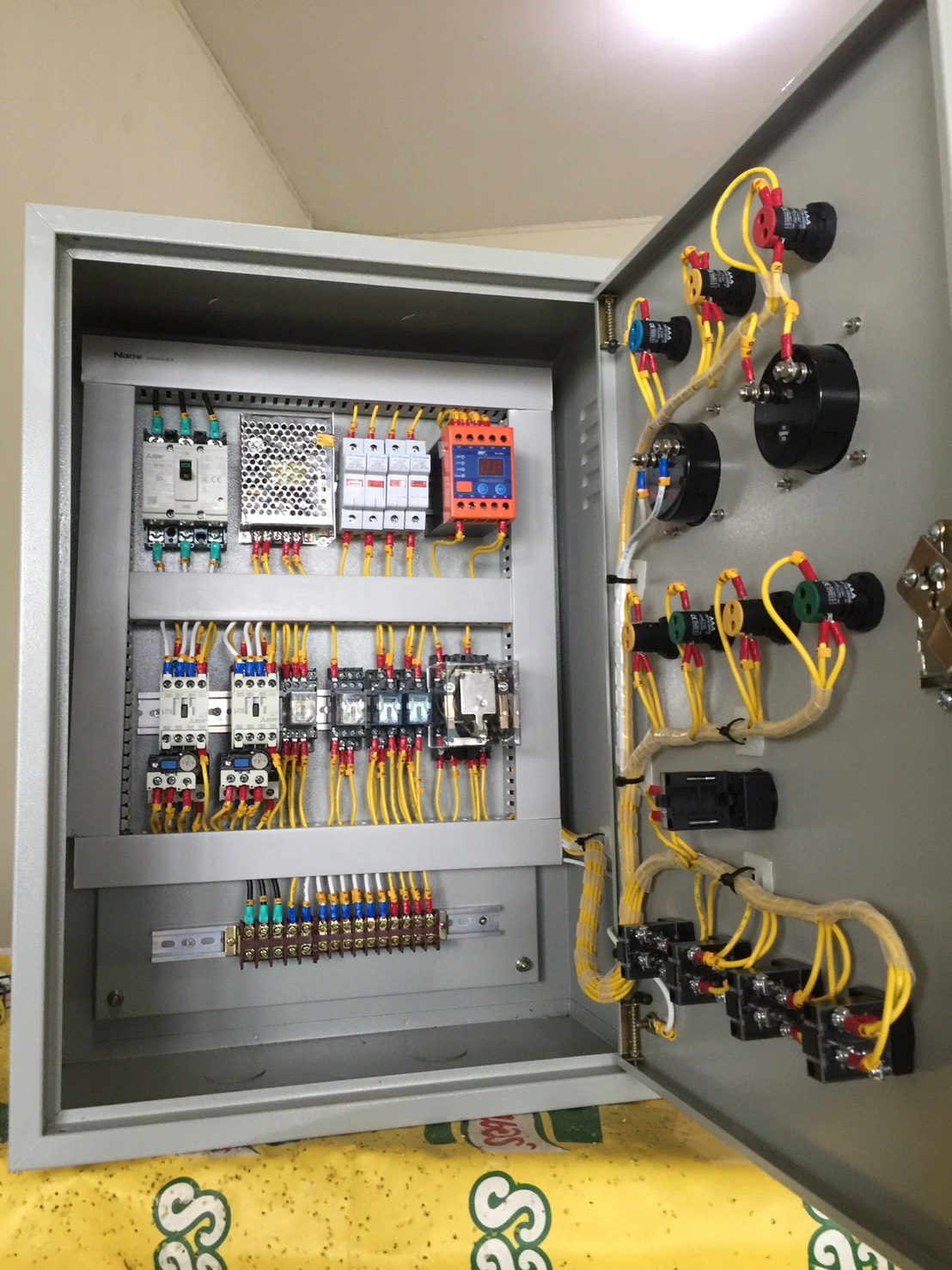

อุปกรณ์ทั้งหมด

-          ตู้เหล็ก  ขนาด 44X 61 X 23 cm.

เบรกเกอร์ 3 pole 50A

-          แมกเนติกส์ ยี่ห้อ Mistubishi รุ่น ST-10 , ST-12

-          โอเวอร์โหลดรีเลย์  ยี่ห้อ Mistubishi รุ่น TH-18 ( 4-6A ) ( 7-11A ) ( 9-13A )

-          หลอดไฟแสดงผล สีแดง ( สถานะระบบไฟฟ้า) , สีเขียว ( ปั๊มน้ำทำงาน ) , สีส้ม ( ปั๊มน้ำโอเวอร์โหลด )

-          หลอดไฟแสดงผล สีแดง ( เฟส A ) , สีส้ม ( เฟส B ) , สีน้ำเงิน ( เฟส C )

-          สวิตซ์เปิด-ปิดการทำงาน

-          เทอร์มินอลต่อสายไฟฟ้า

-          เบรกเกอร์ควบคุมระบบไฟฟ้าภายในตู้

-          สายไฟฟ้าวงจรคอนโทรลเบอร์ 0.5 sqmm

-          สายไฟฟ้าวงจรกำลังเบอร์ 2.5 sqmm

-          หางปลา

-          ฟิวส์คอนโทรล 6  A

-          เฟสโปรเทคชั่น W-op4

-          Relay My4n , Relay My2n ( 24Vac,Vdc , 220Vac )

-          แรทชิ่งรีเลย์ G4Q-212S AC200/(220)

-          Volt Amp Meter วัดกระแสและแรงดันไฟฟ้า

-          Power supply 24Vdc

รายละเอียด

-          สามารถใช้กับปั๊มน้ำหอยโข่งทั่วไป ขนาด   5-7.5 Hp  3เฟส 380 V  สามารถใช้งานได้ทั้ง Auto และ Manual

-          มีโอเวอร์โหลดป้องกันปั๊มน้ำทำงานเกินกระแส 100% ของปั๊มน้ำ

-          Auto ใช้ระบบลูกลอยไฟฟ้าในการสั่งให้ปั๊มน้ำทำงานจะทำงานงานแบบสลับกัน โดยถ้าน้ำลดจนถึงระดับปั๊มตัวที่ 1 จะทำงานสูบน้ำจนเต็มแล้วหยุด

พอครั้งที่ 2 ปั๊มตัวที่ 2 จะทำงาน วนไปแบบนี้เรื่อยๆ เพื่อให้ปั๊มน้ำทำงานไม้หนักจนเกินไป

-          Manual ใช้เปิดปิดธรรมดาในกรณีไม่ต้องการใช้ลูกลอยไฟฟ้าในการตัดต่อ

-          ป้องกันปั๊มน้ำไหมจากแรงดันไฟฟ้าตกหรือเกิน

-          มีอุปกรณ์วัดแรงดันและกระแสไฟฟ้า
